絕緣子，因?yàn)橐郧岸鄶?shù)是由陶瓷制成的，所以很多電力人也喜歡叫它瓷瓶。可不要小看這些“小碗碗”，它們是輸電線路非常重要的組成部分，直接關系到電網的穩定和安全運行。同時，絕緣子的清潔維護工作是重中之重，確保了我們?nèi)粘Ｓ秒姲踩�，下面讓我們具體來了解一下吧。
△絕緣子的種類有很多，按照安裝方式主要可以分為懸式絕緣子和支柱絕緣子。

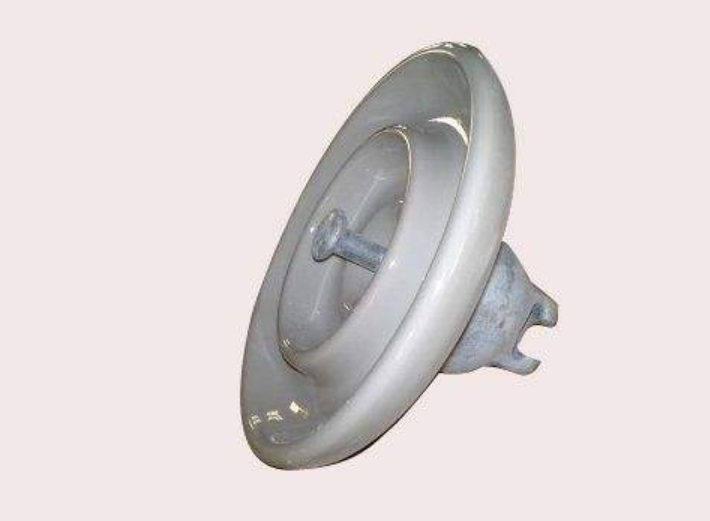

 △懸式絕緣子廣泛應用于高壓架空輸電線路和發電站、變電站軟母線的絕緣及機械固定。懸式絕緣子又可分為盤形懸式絕緣子和棒形懸式絕緣子。
 △支柱絕緣子主要用于發電站、變電站的母線和電氣設備的絕緣及機械固定。支柱絕緣子還常作為隔離開關和斷路器等電氣設備的組成部分。
 △復合絕緣子尺寸小、重量輕，抗拉強度高，抗污穢閃絡性能優良，但抗老化能力不如瓷和玻璃絕緣子。
“絕緣子”有啥作用？我們平時看到的輸電線路是靠鐵塔和電桿支撐并連接起來的。有朋友曾問頭條君，鋼筋混凝土的電桿和金屬材質的電塔都是導體，電壓等級較高的電線一般是沒有絕緣皮的“裸線”，接在上面不會漏電嗎？其實，大家仔細觀察就會發現，電線根本沒有直接連接在電桿和鐵塔上，而是接在了絕緣子上。

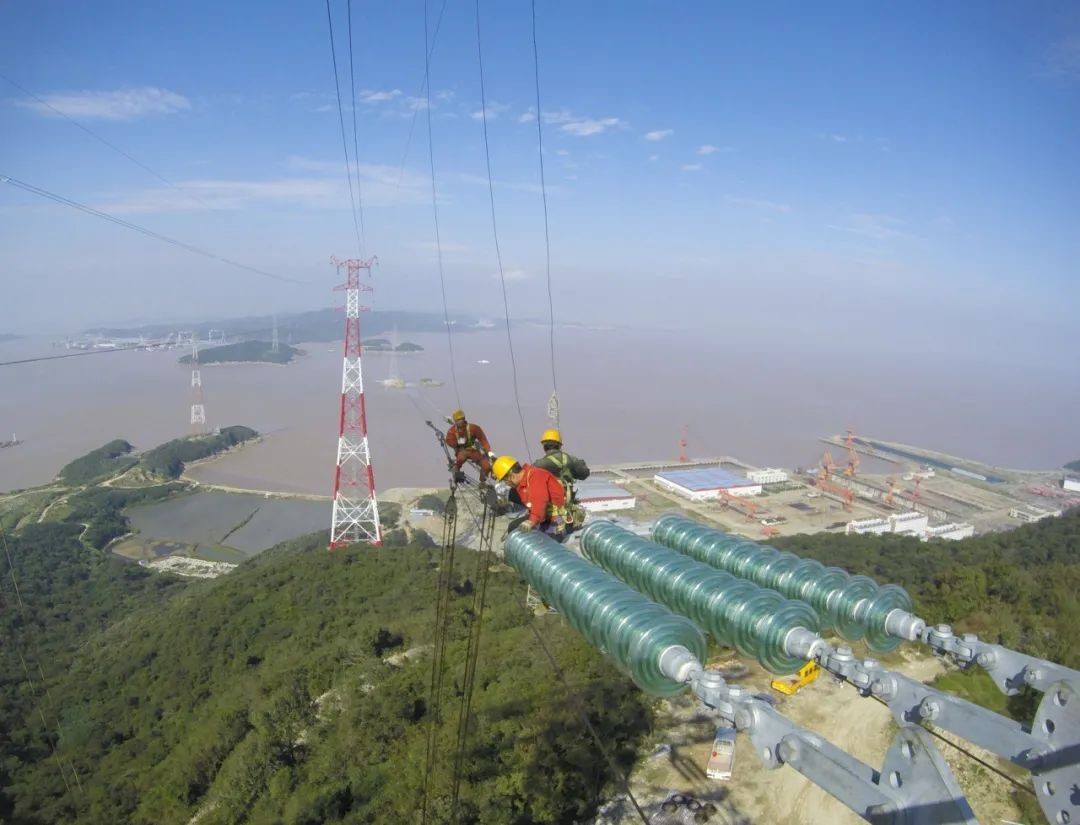

△從上圖可以看出，導線固定在絕緣子上，絕緣子固定在橫擔（就是那個鐵架子）上，橫擔則固定在電桿或鐵塔上。
所以，絕緣子的作用就是——✔承受由導線產生的拉力和壓力，將導線固定在桿塔上。✔ 使載流導體（比如導線）與大地之間形成良好的絕緣。在電壓等級較高的輸電線路上，絕緣子一般都是一串串連起來的。我們把這種“組團作戰”的絕緣子稱為“絕緣子串”。電壓等級越高的輸電線路，一般絕緣子串越長。為啥絕緣子要做成這個樣子呢？這里就要先解釋一個與絕緣子密切相關的專業名詞——污閃了。電氣設備絕緣子表面附著的農田塵土污穢、鹽堿污穢、沿海海水（霧）污穢、鳥糞污穢等污穢物，會在潮濕條件下形成一層導電膜，降低絕緣子的絕緣性能。這樣可能會有泄漏電流流過絕緣子表面，并在電力場作用下出現強烈的放電現象。發生污閃事故時，重合閘成功率很低，往往造成大面積停電；污閃中所伴隨的強力電弧還常導致電氣設備的損壞。

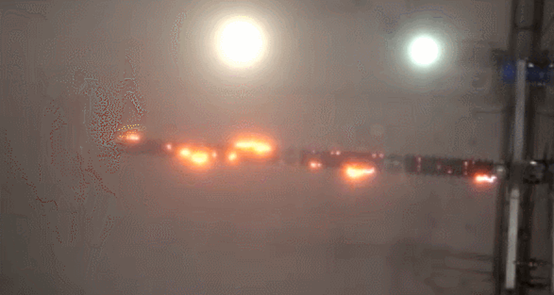

△絕緣子污閃試驗。（來自中國電科院） 防污閃的措施有很多，傳統的方法是在春秋兩季，電網檢修時清掃，還會使用硅油、硅脂等涂料。合理地調節維護清洗絕緣子是防止污閃最有效地辦法。

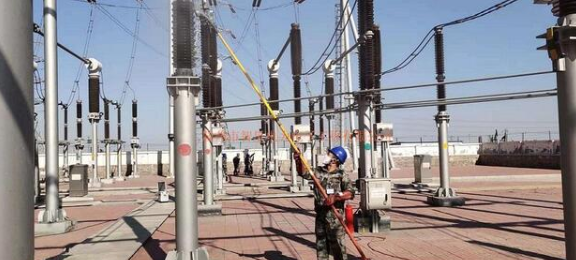

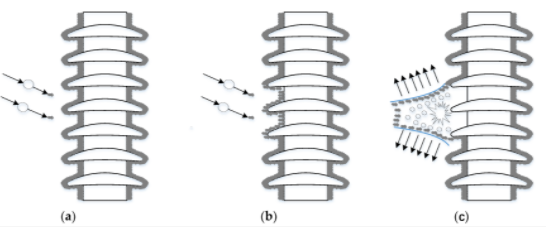

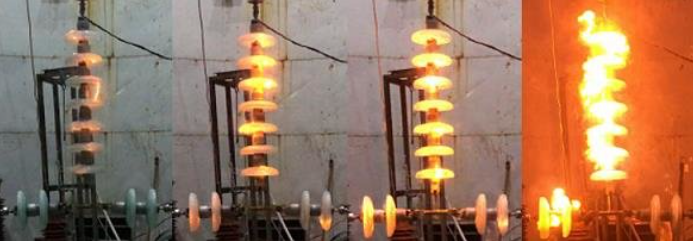

△防止污閃，是輸電線路運維中非常重要的一項工作。電網春檢、秋檢的時候，電網員工會爬上高高的電桿、鐵塔清掃、擦拭絕緣子！污染事故和中國電力設備失火偶發，中國西部和北部電網曾在10天內發生大面積污閃，即2月19日至2月19日北京電網京津河南河北電網斷電；1996年至1997年每年的2月份，華東，華中，華北，山東電力等就會發生大面積污閃事故；1998年初，華東，華北，山東等電網大面積污染閃絡事故。 △污閃的過程
解決辦法電力設備的維護清洗方法可分為斷電維護清洗和帶電維護清洗。斷電維護清洗相對安全，但是由于停電而造成的非常大經濟損失，停電帶給供電部門和用電部門等都是很大經濟影響因素，此外，在一些大都市中，如果一旦斷電就會造成不可挽回的損失。面對這些問題，目前越來越多地進行帶電在線清洗維護，帶電清洗的方法主要有以下三種：清洗，吹氣和水沖洗。然而，這三種方法都存在明顯的缺陷。（1）人工手動清洗：將電力系統的高壓電力設備和電路絕緣子進行擦拭，手動擦拭絕緣子的清洗方式，存在以下缺點：勞動強度大，操作容易度高，效率低，人員安全有很大風險。特別是高壓電氣設備的清洗需要投入大量的人力物力和時間。同時，清洗性能差，只能去除表面的浮灰，部分鹽和金屬粉塵，而不能去除靜電附著物，油污等有害物質。（2）壓縮空氣吹氣：這是一種吹掃電氣開關設備，利用壓縮空氣達到除塵的目的，主要用于電路上絕緣子的清洗，其局限性表現為：清洗效果差。由于操作不便的局限性，清洗不徹底。造成環境污染和對人體的危害。用壓縮空氣吹掃時，粉塵會浮起并引起環境污染，特別是冶金，化工等企業存在的區域性作業以及有害粉塵的浮起將直接危害運營商的健康。 △手動水清洗絕緣子 （3）水沖洗：水沖洗是指電力系統是對高壓水部分進行帶電清洗的一種介質方法，盡管這種方法在一定程度上可以作為一種有效的防污手段。無論從電氣特性還是從化學特性來看，水性介質都不是一種理想的清洗介質。該方法存在一些缺點，同樣難以克服：適用范圍較窄，僅適用于66KV-220KV壓力，35KV的電力設備及隨后的電力設備水沖洗，難以進行500KV的電力壓力。并且在水沖洗時條件要求苛刻，難以充分保證設備和操作人員的安全。一旦水浸濕電氣設備上的污垢就會導電，絕緣強度會大大下降，因此，在實際操作中，很難避免將相鄰污閃完全清洗干凈，在應用過程中水沖洗發生了很多人和設備意外。在上述情況下，為克服現有技術的不足，干冰清洗機的應用提供一種安全環�？稍诰�清洗的絕緣子清洗方法，干冰清洗機可以有效解決高壓電力設備帶電清洗，保證電力設備安全運行問題，干冰清洗技術不會產生二次污染物的影響。 △干冰顆粒噴射到絕緣子上產生的物理清洗過程 與常規方法相比，干冰清洗技術是更安全，經濟，和無損，可有效去除金屬，絕緣體的表面上的污染顆粒和半導體。高速噴射的干冰顆�？梢蕴岣弑砻嫔系念w粒的去除效率。干冰清洗系統已廣泛用于變壓器，絕緣體，發電機，和蒸汽渦輪機的帶電在線清洗。由于干冰清洗具有良好的絕緣性能，清洗效果和環保特性，采用干冰清洗絕緣子，利用高壓氣體攜帶的干冰顆粒撞擊絕緣子表面。 當干冰撞擊絕緣子表面時，它將隨著熱力學狀態的變化而瞬間蒸發，并且干冰顆粒與絕緣子表面之間的熱交換將迅速發生，從而導致表面的快速冷卻，并且灰塵將被凍結，脆化，破裂，與清洗表面的結合力將降低，甚至?xí)S著“瞬間分離”的脫落而發生（兩種不同材料的熱膨脹系數不同）。干冰顆粒（微顆粒干冰清洗機測試機型為突馳TOOICE-SP27B）在進入污垢裂縫后立即膨脹近100倍，從而在撞擊點造成多點“微噴砂”并吹走污垢。同時，通過干冰顆粒的研磨和沖擊，以及吹入和壓縮空氣，灰塵以固體形式從清洗后的表面上剝離，從而達到了去除灰塵的目的。

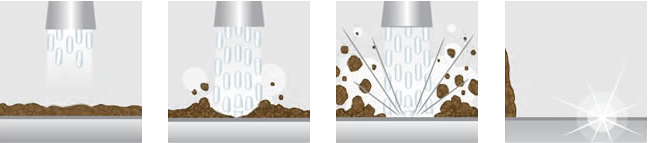

△污染物受到干冰噴射時狀態 干冰清洗過程由于干冰的特性不導電，干冰清洗機可以在帶電中進行高效率的清洗，并且不會發生故障或?qū)Φ囟搪番F(xiàn)象。清洗絕緣子時，外部絕緣子的電氣強度不會下降，根據要求對電源設備進行在線清洗滿足帶電作業要求的科學清洗技術，從而消除引起污閃事故的污穢物質，防止污染閃絡事故的發生，為實現電力企業的經濟效益和社會效益的最大化。

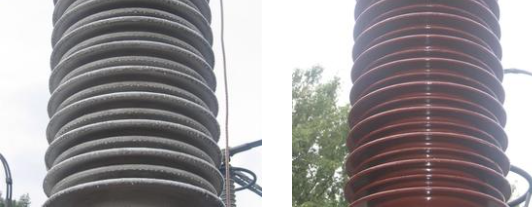

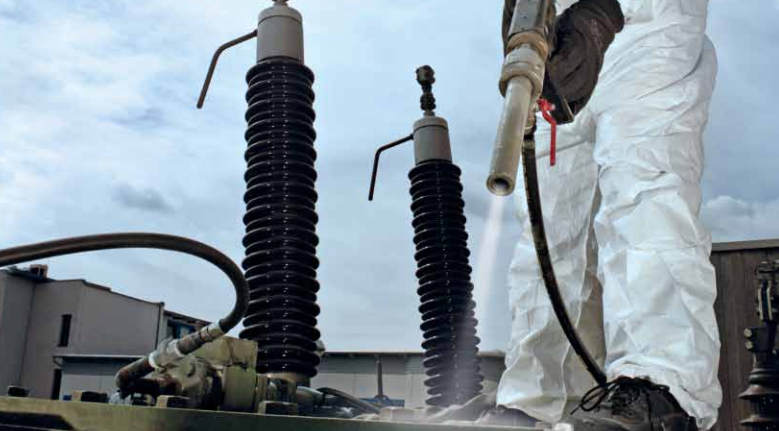

△干冰清洗絕緣子前后對比 干冰清洗機技術的特點：非研磨，不導電的干法工藝干冰清洗是一種非磨蝕性清洗溶液，將干冰顆粒（固態的CO 2）用作清洗介質。干冰粒與被清洗的表面接觸后立即蒸發。干冰清洗是完全干燥的過程，因此即使是精密的電氣設備和電線也可以清洗而不會損壞。由于對表面的處理非常溫和，因此避免了磨損。沒有廢物處理干冰清洗機不會產生二次污染物。只有已經清除的污染物才有待處理，通�？梢詮牡孛嫔锨宄�。 △干冰清洗絕緣子 干冰清洗機在線清洗安全環保干冰清洗完全無毒，并且不使用任何危險化學品。除了清洗和安全外，干冰是作為其他工業過程的副產品獲得的，它是由回收的CO2制成的。它不會產生二氧化碳或向大氣中添加二氧化碳，因此不會對溫室效應產生影響。干冰清洗是安全且完全環保的！降低清洗成本干冰清洗機直接帶電在線清洗，減少了用于停電昂貴的時間�？焖儆行Ц杀鶕碛袠O高的清洗速度和大范圍的噴嘴相結合，大大提高了清洗的速度。TooIce干冰噴射清洗可以更高效節能、更安全環保地應用在絕緣子帶電清洗作業中。它不會損失絕緣子表面、改變形狀或以任何方式損壞設備，可為電廠提供更行之有效的清洗選擇�？偟乃阆聛�(lái)，將干冰噴射技術集成到其清洗過程中的制造商會發現不僅僅效能提升了，環保要求達標了，人力資源成本也減少了，還為員工創造了更安全健康的工作環境，皆大歡喜。所以，同樣作為電力清洗行業/工業清洗技術專家的你，又怎么會錯過TooIce干冰清洗新技術呢？快來聯系我們吧。
